案例介紹

風電葉片成型采用的事模壓成型工藝，將增強材料和樹脂置于雙瓣模具中，然后閉合模具，加熱加壓，然后脫模，進行后固化。這項工藝的優點在于纖維含量高和孔隙率低，并且生產周期短，精確的尺寸公差及良好的表面處理。

風電葉片模具溫度對產品質量有著至關重要的影響，不均勻或者不穩定的溫度易導致風電葉片產品不合格、葉片報廢。由于葉片模具的外形尺寸一般較大，若采用電加熱，采溫點就較多，導致控溫復雜。

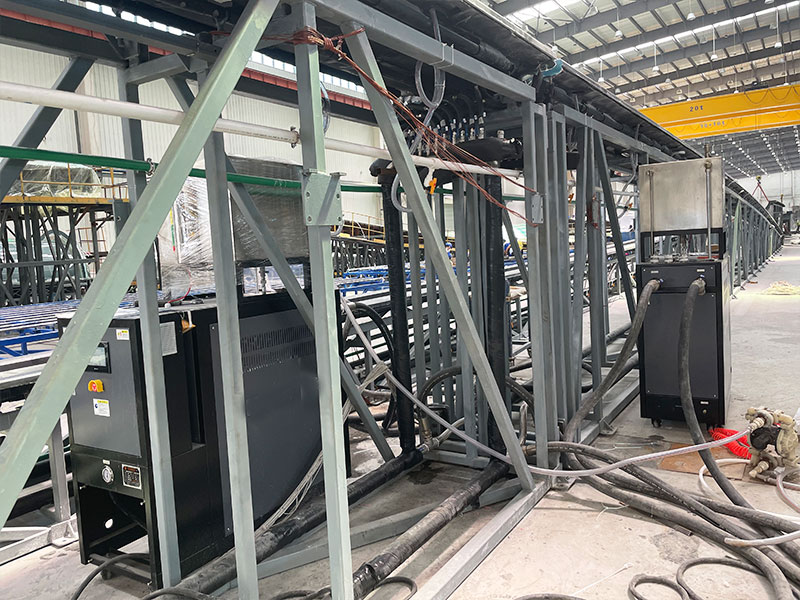

案例現場

風電葉片成型水式模溫機案例

選用設備

產品名稱：水溫機

機器型號：EUWSC

加熱功率：48KW

導熱介質：軟水

控溫范圍：常溫-98度

配置方案：外置不銹鋼水箱200L（場地沒有水源需要實現自動補水），帶階梯控溫，無紙記錄儀，脫扣保護，帶遠程485 通訊。

案例特點

風電葉片模具加熱水溫機，在葉片模具殼板中置入銅管或鋁塑管，通入由水溫機產生的熱水，并通過水溫機來調節水的溫度，間接控制風電葉片模具殼板的溫度，實現模具溫度控制。

對于葉片等大型模具，溫度控制方案建議采用水循環模溫機較為實際，與電加熱相比，水加熱的安全性更好。

使用這款水溫機提高了大型葉片產品的成型質量，模具自重減輕，制作成本低，能夠根據葉片成型的工藝需要，保證不同的溫度點和加溫速率，其加熱方法安全穩定，易于實施。
